航空发动机复杂度高、技术含量高、研制难度大、研制周期长。航空发动机研制需要对发动机进行装配、试验、故检、改进、维修、再装配的多次循环,直到发动机性能满足产品规定的性能。在最短时间内,装配出符合设计技术要求的高质量发动机能够大大缩短航空发动机研制周期。因此,发动机装配与维修业务是航空发动机研制过程中至关重要的环节。然而，与其重要性不相匹配的是其信息化程度却远落后于发动机设计环节,成为了航空发动机研制全生命周期管理的瓶颈。

随着制造运行管理与企业制造职能管理等理念的提出，MES 技术发展趋向于集成化、智能化与并行化。MES系统与其他信息系统进行信息和数据的交换与业务的集成,实现生产企业业务流程的完整性,进一步提升生产企业业务协同能力。通过 MES 与企业计划层信息系统如项目管理系统、质量管理系统等集成，保证企业总计划的落地，实现企业生产计划的闭环控制，同时.MES 与企业控制层系统集成如 RFID、PLC技术等，实现生产现场数据采集，保证生产数据性与准确性。随着工业4.0 战略和中国制造 2025 战略的推进，智能化制造等新理念的提出进一步推动了 MES 技术向集成化、智能化发展的步伐。

航空发动机装配研究室承担着研究所所有发动机及其试验机的装配、维修、大修等任务。其生产模式属于离散制造企业，同时，由于航空发动机产品结构复杂、装配周期长等特点，发动机装配环境极为复杂，经常出现紧急任务、装配过程中现场缺件或其他导致装配作业无法继续进行的问题或故障等情况,其生产方式具有典型的单件、小批量生产的特点。同一时间段内，装配车间往往同时开展着多台发动机的装配或维修作业，航空发动机装配生产车间属于装配、维修、大修混装生产线。航空发动机研制阶段,发动机装配、维修的生产特点决定了航空装配 MES 系统必须满足以下要求：

(1) 满足航空发动机装配、维修关键零部件技术状态的跟踪要求

不同于一般类复杂产品装配过程管理要求，航空发动机研制过程中，研制人员需要特别注重对航空发动机关键零组件的实物技术状态的管控。发动机关键零组件技术状态管理贯穿了发动机实物整个生命周期，包括发动机关键零组件的相关设计、生产制造、到货登记、检验人库、装配集件、零组件出库、单元体装配、发动机整机装配、装配检验、装配串换件、发动机试车、发动机维修、关键零组件检修等业务过程。

因此,在实现传统 MES系统的车间作业计划制定与调度的基础上，发动机装配 MES系统需要建立以关键零组件为视角的、面向关键零组件技术状态管理的、实物技术状态管理功能，以保证关键零组件履历的完整性和可追溯性。

(2)适应发动机装配过程中，零组件的反复拆装作业要求

航空发动机装配以接收来自设计部门的装配任务书及科研生产计划主管部门下达装配计划开始，通过发动机装配任务编制、下达、装配工艺设计、装配作业执行，最终以发动机整机交付试车结束。航空发动机试车完成后，根据试车情况，确定是否需要返厂维修。航空发动机维修、大修业务以发动机返厂登记为起点，通过发动机分解、故检、再装配等业务后，再次交付试车。可见，发动机研制阶段，发动机零组件的反复拆装作业是其又一特点。因此，发动机装配 MES系统需要引人流程化管理的思想，基于网络图技术实现发动机全生命周期的闭环控制。

装配 MES 系统架构

根据前文所述发动机装配、维修业务的特点及发动机装配 MES 系统的几点要求,设计了装配 MES 系统总体架构。装配 MES系统架构主要包括基础数据管理、发动机装配管理、发动机装机技术状态管理、装配工艺技术研究、支撑功能和系统管理等内容。

装配 MES系统的核心功能是实物装配管理和发动机装机技术状态管理。其中，实物装配管理又分为基于网络图技术的发动机装配分解过程管理及其他辅助功能如现场进度监控、现场问题管理等。发动机装机技术状态管理以航空发动机的构型配置、测量数据、寿命、履历、故障等技术状态数据集中管控为手段，通过与发动机装配分解过程管理集成，采集并综合管理关键零组件状态标识使用履历、修理履历、位置追踪等信息，为航空发动机研制人员提供准确掌握发动机每次装机的技术状态的能力。

装配 MES系统针对装配车间管理的流程特点，确定了采用网络图技术实现发动机装配分解流程的管理。装配工艺人员在发动机装配前，以发动机装配/分解工艺规则为蓝本制定本台发动机的装配业务流程。MES 系统依据装配/分解网络图，通过流程引擎驱动整个装配过程，随着装配作业的不断推进，实现对现场数据的采集、输入和管理。

针对装配MES系统的另一核心内容：发动机实物技术状态管理，确定了采用集成模式，通过发动机装配、分解过程管理系统集成实现数据的采集。

一、基于网络图技术的装配过程管理

装配 MES系统采用装配网络图技术,实现发动机装配分解过程的流程化管理。装配网络图是描述发动机装配关系的图形,由工作节点和关系连线组成，并用规程区域框划分不同规程所涉及的区域，规程区域可以折叠为一个工作节点。

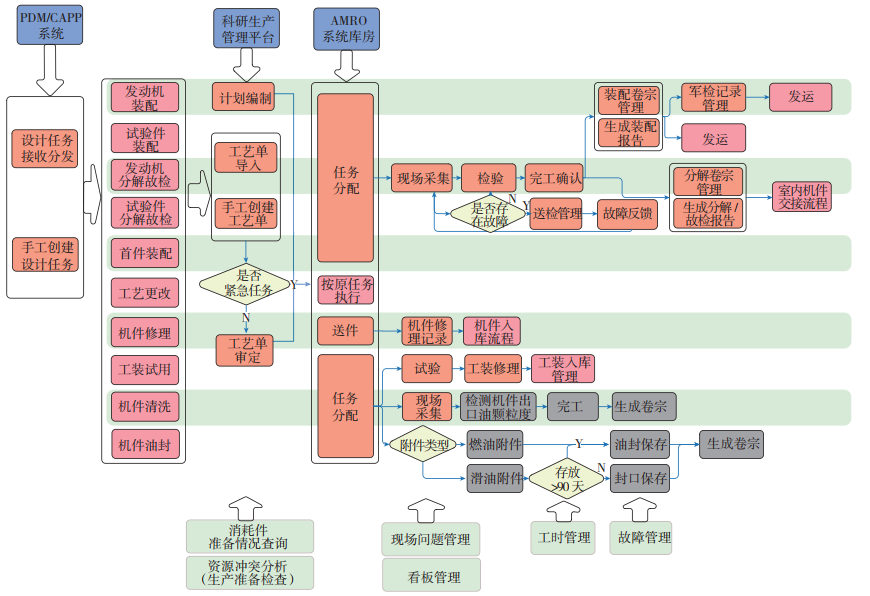

在梳理发动机装配车间业务流程的基础上，设计了发动机装配 /分解过程管理的功能模型，包括发动机装配流程、试验件装配、发动机分解故检流程、试验件分解故检流程等 9大业务流程,并实现了流程的闭环控制。

二、基于集成模式的发动机实物技术状态管理

发动机实物技术状态管理的基础数据载体是 BOM 结构（如下图）。

按照发动机每一个装配次和每一次分解次划分数据记录点。其记录内容包括：初始拆分状态、最终拆分状态、BOM树形结构、零组件状态标识信息、零组件实物批次信息、修理信息、位置信息、质量信息等数据,关联零件使用履历、图纸换版记录和其他一些设计相关信息等。同时，为精确掌握发动机装配、试验过程中构型结构的变更情况，系统采用了装配 BOM快照技术，在发动机装配过程中构型发生重大变更、发动机试车前，发动机试车后等节点，建立发动机某台份某装配次关键点装配构型快照。

发动机技术状态信息来源于发动机装配、分解作业现场采集的数据。因此，装配 MES 系统建立了基于集成模式的发动机实物技术状态管理机制。通过与装配过程管理子系统的集成，将发动机实物技术状态管理与发动机装配、分解过程结合以设计 BOM、装配 BOM、实物 BOM和基于版本的零件信息为基础，以装配技术要求的下达为起点，以装配任务和计划为驱动，通过对装配过程的控制，集成装配过程中采集的发动机技术状态数据(故障、装配 /分解工艺、检验、测量数据等 )，实现对发动机实物零件状态、使用、修理、位置质量等信息的全方位跟踪和管理司时，采用发动机装配快照技术保留发动机装配过程中装机技术状态的变更记录。基于集成模式的发动机实物技术状态管理子系统,建立了与装配过程管理子系统，发动机装配流程、发动机分解流程、送件流程、库房管理相关业务流程的全面集成。
